Thép Gân Ren Và Khớp Nối

Thép gân ren và khớp nối

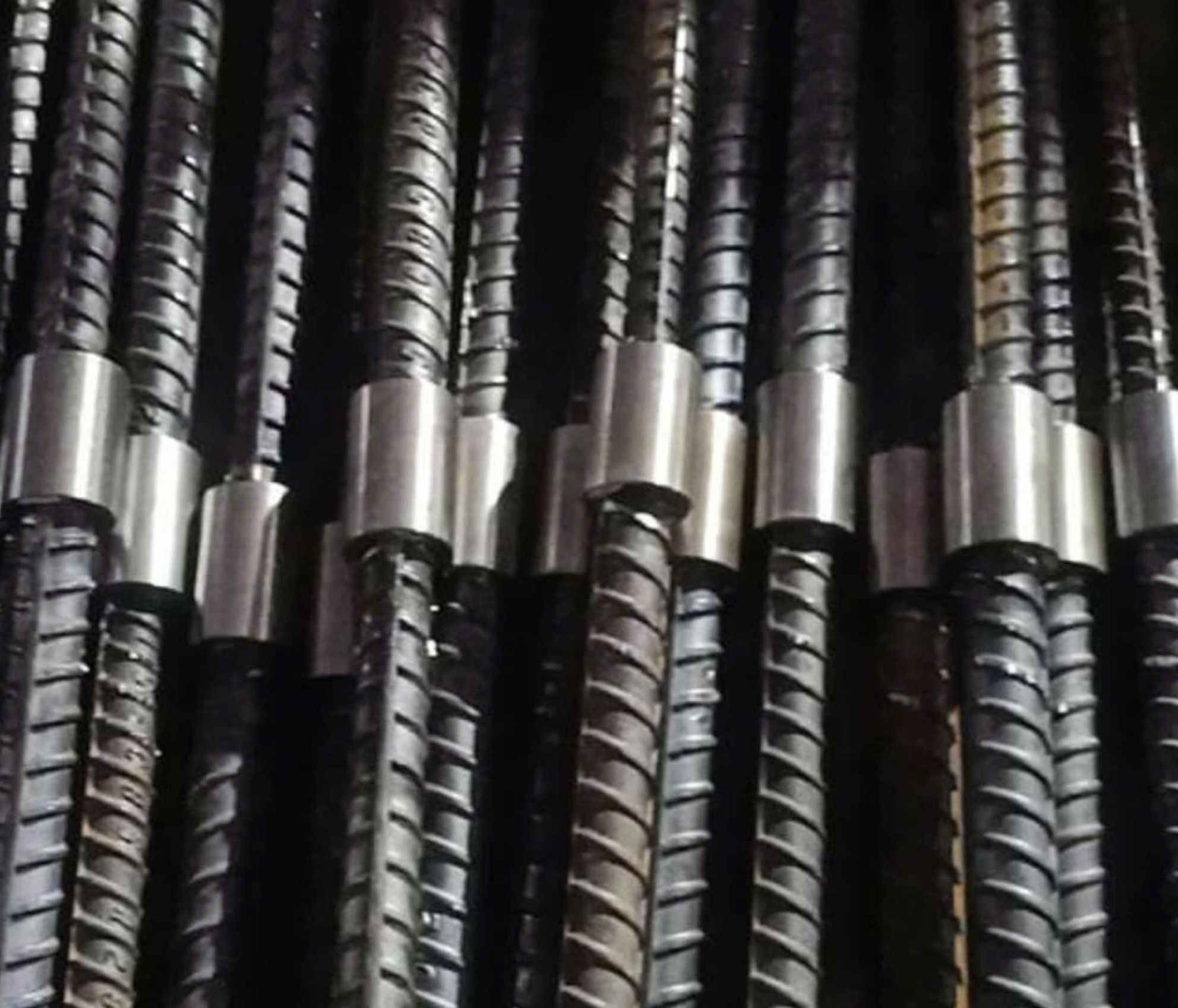

Thép gân ren và khớp nối là hệ thống kết nối cốt thép xây dựng trong đó thép có gân dạng ren trên bề mặt, và các thanh thép được ghép nối với nhau bằng khớp nối (coupler) có ren tương ứng, tạo ra liên kết cơ khí chắc chắn, thay thế các phương pháp truyền thống như hàn hay buộc dây, giúp tăng tốc độ thi công, tiết kiệm thời gian và nâng cao hiệu quả công trình.

1. Thép gân ren

• Đặc điểm:

-Là thép gân xây dựng với gân trên thanh thép dạng REN (thay vì dạng xương cá như thường lệ).

-Ren trên thép gân ren được trực tiếp tạo ra trong quá trình cán nóng (không cần qua công đoạn xử lý khác sau khi cán)

-Tại bất kỳ vị trí nào trên thân cây thép gân ren cũng có thể dễ dàng kết nối bằng các loại khớp nối phù hợp.

Đẩy nhanh được tiến độ thi công cho các công trình xây dựng vì "CHỈ CẮT & NỐI".


• Ưu điểm:
  • Dễ kết nối: Ren trên thép cho phép nối thép tại bất kỳ vị trí nào trên thanh thép bằng cách sử dụng các loại khớp nối phù hợp.
  • Tăng tốc độ thi công: Phương pháp "chỉ cắt và nối" giúp đẩy nhanh tiến độ xây dựng so với các phương pháp kết nối thủ công.
  • Thẩm mỹ và độ bền: Liên kết bằng khớp nối đảm bảo tính thẩm mỹ và độ bền cao.

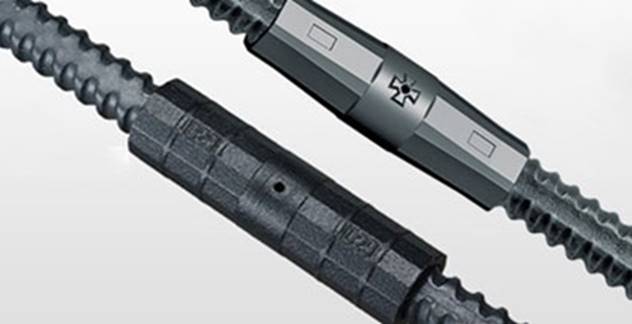

2. Khớp nối (Coupler)

• Mục đích:

Dùng để nối các đoạn thép gân ren với nhau bằng kỹ thuật vặn ren, tạo thành một liên kết chắc chắn trong kết cấu bê tông cốt thép.

• Chức năng:

Thay thế các phương pháp nối thép truyền thống như hàn hoặc buộc dây.

• Loại khớp nối:

Có nhiều loại khớp nối với kích thước khác nhau để phù hợp với các kích thước vòng ren khác nhau của thanh thép.

CHỈ TIÊU VỀ TRỌNG LƯỢNG VÀ SỐ LƯỢNG

*Ghi chú: Có thể sản xuất kích thước và chiều dài khác bảng theo yêu cầu của khách hàng.

ĐẶC TÍNH CƠ LÝ

Theo Tiêu chuẩn Quốc gia Việt Nam TCVN 1651-2: 2018 (bảng 6 và 7)

Căn cứ vào Điểm 6: Yêu cầu về gân của TCVN 1651-2:2008 cho phép việc thỏa thuận giữa nhà sản xuất và khách hàng về các thông số của gân.

Căn cứ vào các ưu điểm cũng như các yêu cầu thực tế khi lắp đặt khớp nối cho thép gân ren.

Công ty TNHH thép Vina Kyoei công bố thông số về Bước gân (c) cho thép gân ren như sau: c≤0,7d, với d là đường kính danh nghĩa. Xin được nói thêm: việc áp dụng thông số này cũng phù hợp với JIS G3112: 2010 và ASTM A615/A615M - 12. Như vậy, khi khách hàng đặt mua thép gân ren của công ty TNHH thép Vina Kyoei, việc áp dụng thông số về gân nói trên đã được khách hàng chấp nhận.

Theo Tiêu chuẩn Công nghiệp Nhật Bản, Bảng 3, JIS G3112-2010

Chú ý: Đối với thép Gân Ren có đường kính danh xưng lớn hơn 32mm, thì độ giãn dài tương đối theo bảng 3 sẽ giảm đi 2% khi đường kính danh xưng của thép Gân Ren tăng lên 3mm. Tuy nhiên, độ giảm này không quá 4%.

Theo Tiêu chuẩn của Hiệp hội vật liệu và thử nghiệm Hoa Kỳ, Bảng 2 và 3,

ASTM A615/A 615M - 12

Ghi chú:

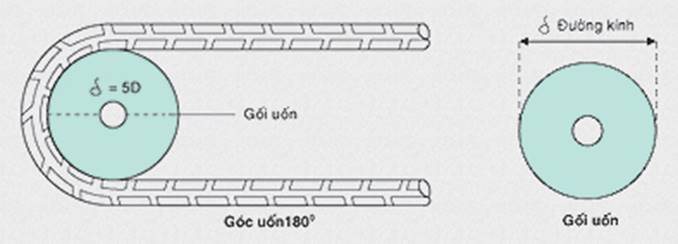

• Từ TR43 trở lên thì chỉ thử uốn ở góc uốn 90o Cự ly thử kéo cho tất cả các kích cỡ sản phẩm là 200mm.
• 1 N/mm2 = 1 Mpa
• Vina Kyoei có thể sản xuất Thép Gân Ren ASTM có kích thước theo hệ mét hay inch-pound.

DẤU HIỆU NHẬN BIẾT

 Trên bề mặt ren của thanh thép phải có: hình dấu thập nổi (hay còn gọi là "Hoa Mai"), khoảng cách giữa 2 "Hoa Mai" liên tiếp nhau phải từ 1,0m đến 1,2m tuỳ đường kính trục cán.

HƯỚNG DẪN SỬ DỤNG

TIÊU CHUẨN KỸ THUẬT

Thép Gân Ren được áp dụng theo:
" TCCS 38:2012/IBST - Thép cốt bê tông có gân dạng ren - Mối nối bằng ống ren do Viện Khoa học Công nghệ Xây dựng biên soạn và ban hành theo Quyết định số 1560/QĐ-VKH ngày 18 tháng 12 năm 2012."

 ỐNG NỐI

Vật liệu để chế tạo ống ren theo bảng 3, TCCS 38:2012/IBST

Bảng 3 - Các chỉ tiêu cơ lý của vật liệu ống ren

Giới hạn bền kéo của mối nối theo bảng 5, TCCS 38:2012/IBST

Bảng 5 - Giới hạn bền kéo của mối nối

CÁC LOẠI KHỚP NỐI

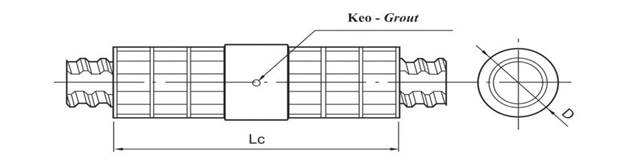

Loại D

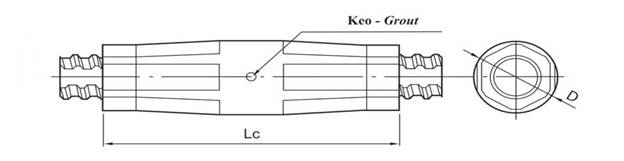

Loại H

Đặc tính cơ lý
