Phụ Kiện Ống Thép Đúc

Phụ kiện ống thép đúc là các bộ phận được chế tạo từ ống thép đúc liền mạch để kết nối, chuyển hướng, hoặc điều chỉnh dòng chảy trong các hệ thống đường ống công nghiệp chịu áp lực cao và môi trường khắc nghiệt. Các loại phổ biến bao gồm co, cút, tê, mặt bích, bầu giảm, và được sử dụng rộng rãi trong ngành dầu khí, xây dựng, và các ứng dụng công nghiệp khác.

Vai trò và công dụng:

• Kết nối:

  Giúp liên kết các đoạn ống thép với nhau để tạo thành một hệ thống đường ống hoàn chỉnh.

• Chuyển hướng:

  Thay đổi hướng của dòng chảy như sử dụng co, cút để tạo góc cong.

• Điều chỉnh:

  Phân nhánh, kết nối với các thiết bị khác hoặc thay đổi kích thước đường ống bằng các loại tê, mặt bích, bầu giảm.

• Tăng cường độ kín và an toàn:

  Do được gia công từ ống thép đúc không có đường hàn, phụ kiện này có độ bền vượt trội và khả năng chịu áp lực, nhiệt độ cao tốt hơn, đảm bảo an toàn và độ tin cậy cho hệ thống.

Đặc điểm của phụ kiện ống thép đúc:

• Sản xuất từ ống thép đúc: Gia công trực tiếp từ ống thép đúc (seamless steel pipe) – loại ống liền mạch, không có đường hàn, giúp loại bỏ điểm yếu kết cấu.
• Độ bền cao: Có khả năng chịu áp suất và nhiệt độ làm việc lớn.
• Chống ăn mòn: Phù hợp với các môi trường khắc nghiệt, nhờ được làm từ các vật liệu chất lượng cao như thép carbon, thép không gỉ.

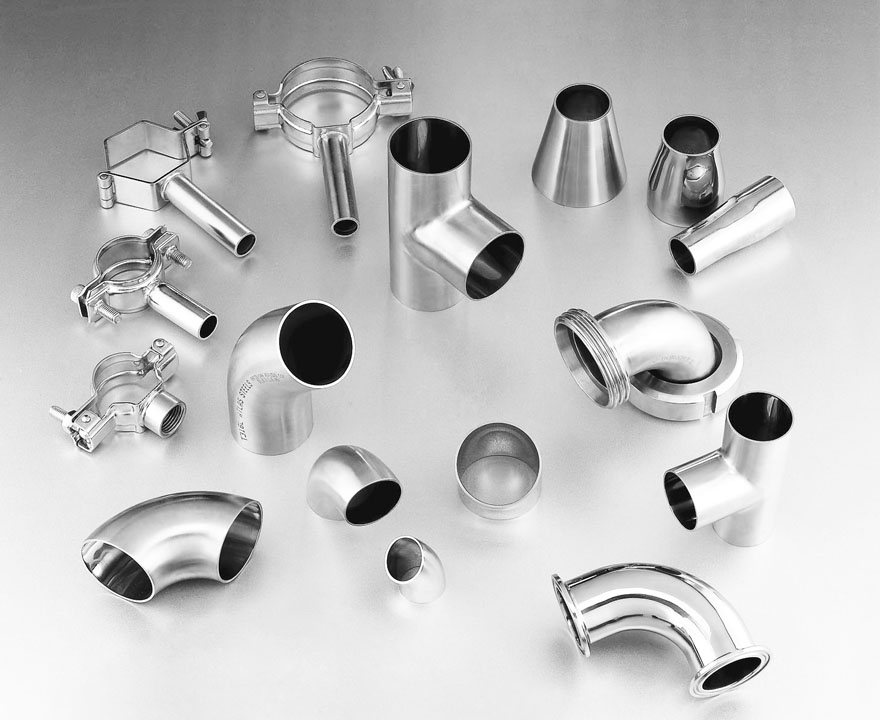

Các loại phụ kiện phổ biến:

• Co, Cút, Tê: Dùng để thay đổi hướng hoặc phân chia dòng chảy.
• Mặt bích (Flange): Dùng để kết nối các đường ống với van, máy bơm hoặc các thiết bị khác.
• Bầu giảm (Côn thu): Kết nối hai ống có đường kính khác nhau.
• Măng xông: Các bộ phận kết nối ống.
• Van (Valve): Điều chỉnh hoặc ngắt dòng chảy.

Việc sử dụng các phụ kiện kết nối để thi công đường ống sử dụng ống thép đúc đã là một điều rất hiển nhiên rồi phải không mấy anh em. Bởi vì nếu không có phụ kiện ống thép đúc thì đường ống chẳng thể nào lắp đặt hoàn chỉnh được.

Dầu rằng các loại phụ kiện này, rất nhiều công trình đang sử dụng. Nhưng cũng có không ít anh em chưa biết chúng gồm có những loại nào?

Thế nên trong bài viết này, Thép DuyLinh sẽ chia sẻ cho mấy anh em về các loại phụ kiện này.

Cùng Thép DuyLinh tìm hiểu về món phụ kiện đầu tiên nào.

Các loại phụ kiện ống thép đúc phổ biến trên thị trường hiện nay bao gồm:

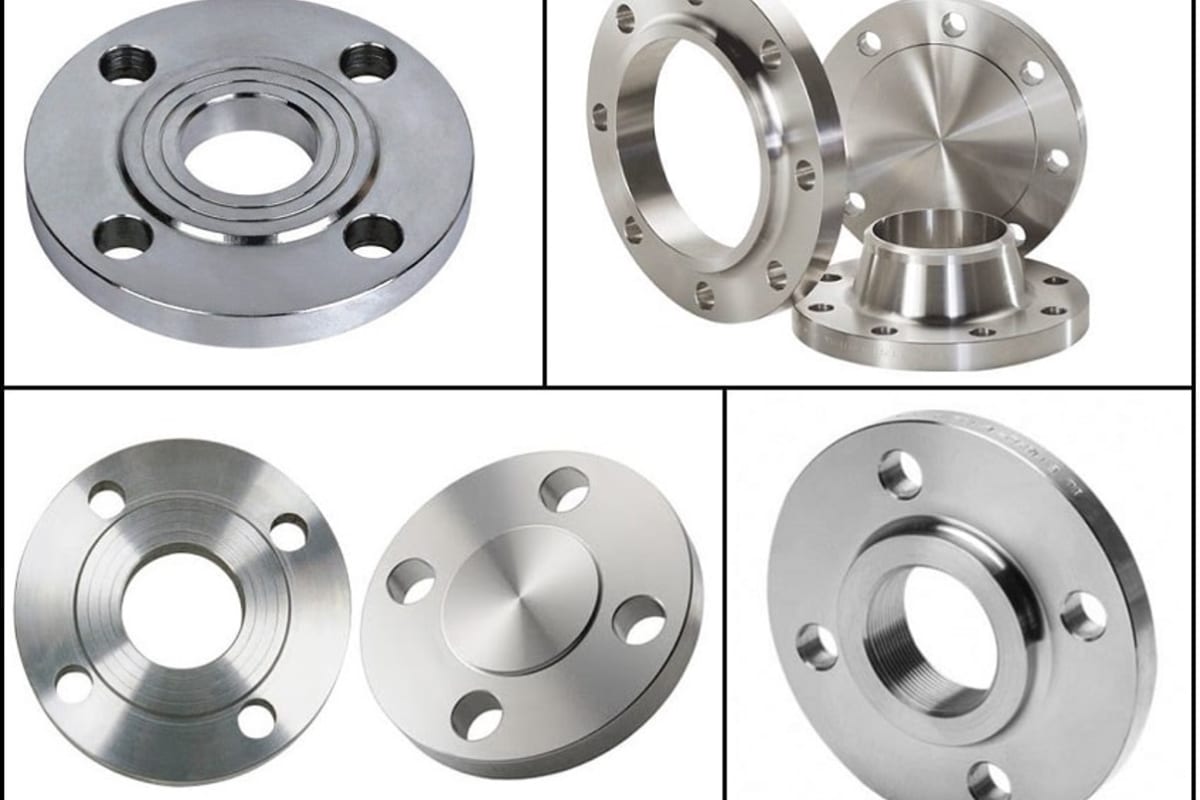

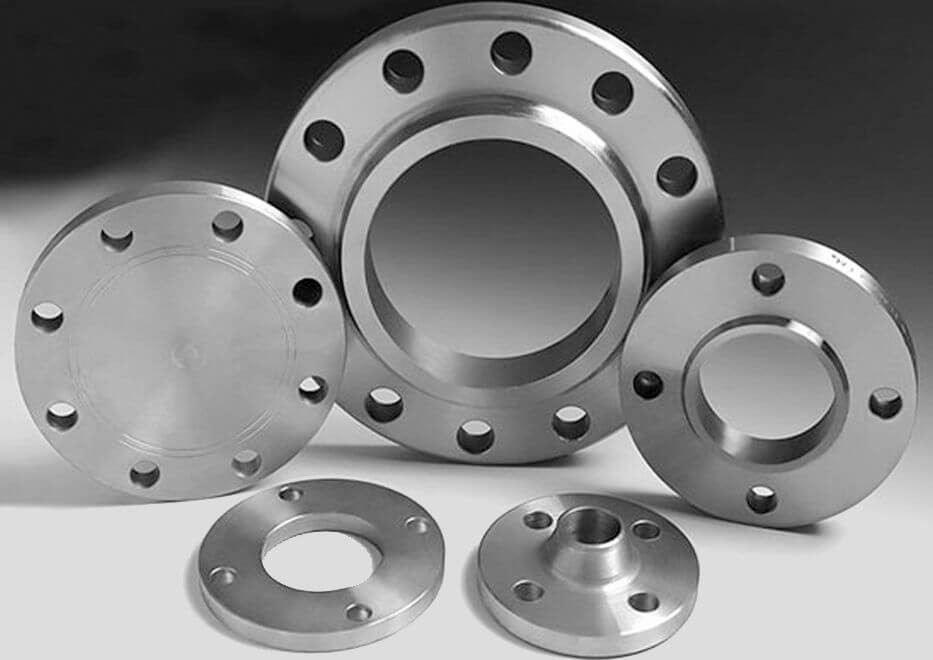

Phụ kiện mặt bích kết nối ống thép đúc

Mặt bích là loại phụ kiện và cũng là một phương pháp kết nối các đường ống, van, máy bơm cùng các thiết bị khác để tạo thành một hệ thống đường ống.

Mặt bích thường có 2 phương pháp kết nối với đường ống chính là:

• Kết nối bằng các mối hàn trực tiếp với đầu ống
• Kết nối bằng ren

Bên cạnh đó thì để kết nối 2 mặt bích với nhau, người ta sẽ sử dụng thêm các Bulong, kèm theo một miếng đệm (vòng đệm) ở giữa để mối nối kín hoàn toàn.

Tùy thuộc vào loại kết thúc đầu ống, mà đường ống thép đúc có thể kết hợp với các loại mặt bích khác nhau.

Bên cạnh mặt bích, thì cũng có không ít các phụ kiện hàn khác dùng để nối ống thép đúc. Vậy chúng gồm có những gì? Mời anh em xem tiếp nha!

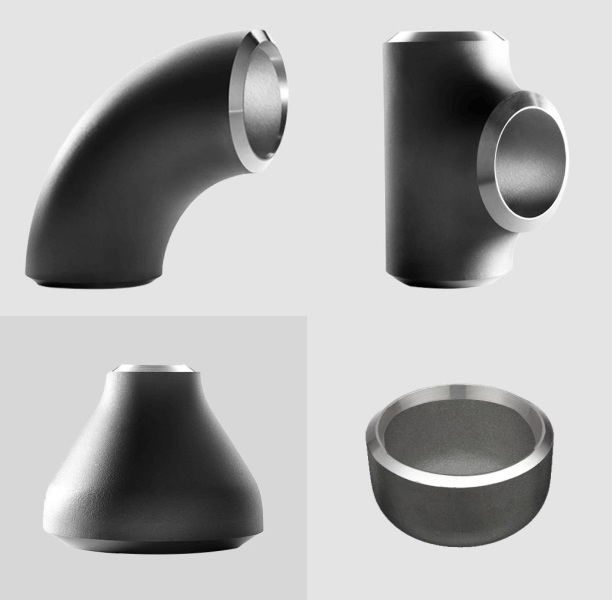

Phụ kiện hàn nối ống thép đúc

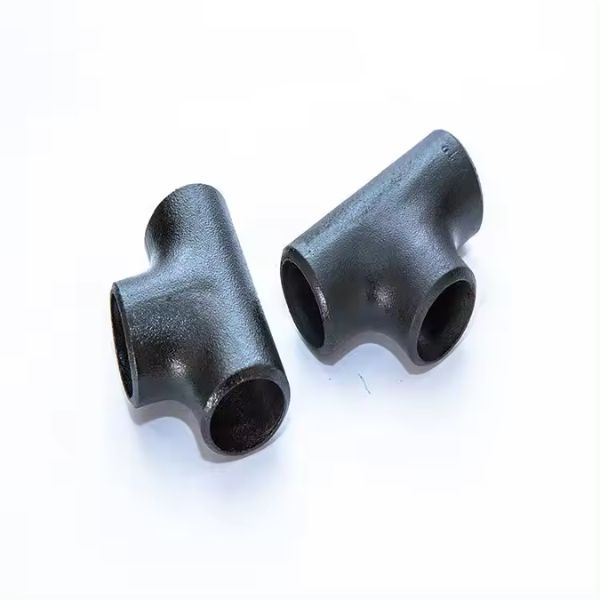

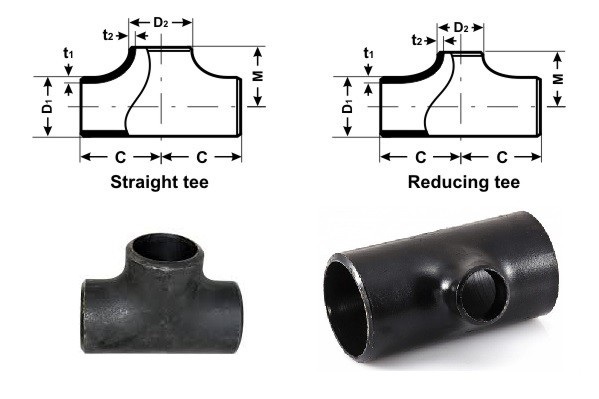

Tê hàn nối ống thép đúc

Phụ kiện hàn đầu tiên đó là tê hàn.

Trong tê hàn lại được chia làm 2 loại nữa, đó là: tê đều và tê giảm.

Các phụ kiện tê hàn thường sẽ được sử dụng ở các đoạn cần phân nhánh của đường ống thép đúc. Và tùy vào thiết kế của hệ thống, mà sẽ cần sử dụng là tê đều hay tê giảm.

• Tê đều sử dụng khi đường ống phân nhánh vuông góc nhau, và đường kính 2 đoạn ống là bằng nhau.
• Tê giảm cũng sử dụng ở vị trí tương tự, nhưng với điều kiện là đoạn ống nhánh phải nhỏ hơn đoạn ống chính.

Anh em không biết đó chứ, tê hàn rất quan trọng trong hệ thống ống dẫn nước đó nha. Nó có thể giúp hệ thống từ 1 đường ống có thể phân nhánh thành nhiều nhánh ống. Hoặc từ nhiều nhánh hợp lại tạo thành 1 nhánh ống chính.

Chất liệu chế tạo tê hàn thì cũng có 2 loại tương tự ống là: tê thép và tê inox. Và đương nhiên là tùy thuộc môi trường sử dụng, chất liệu ống thép được sử dụng. Mà lựa chọn tê hàn chất liệu phù hợp.

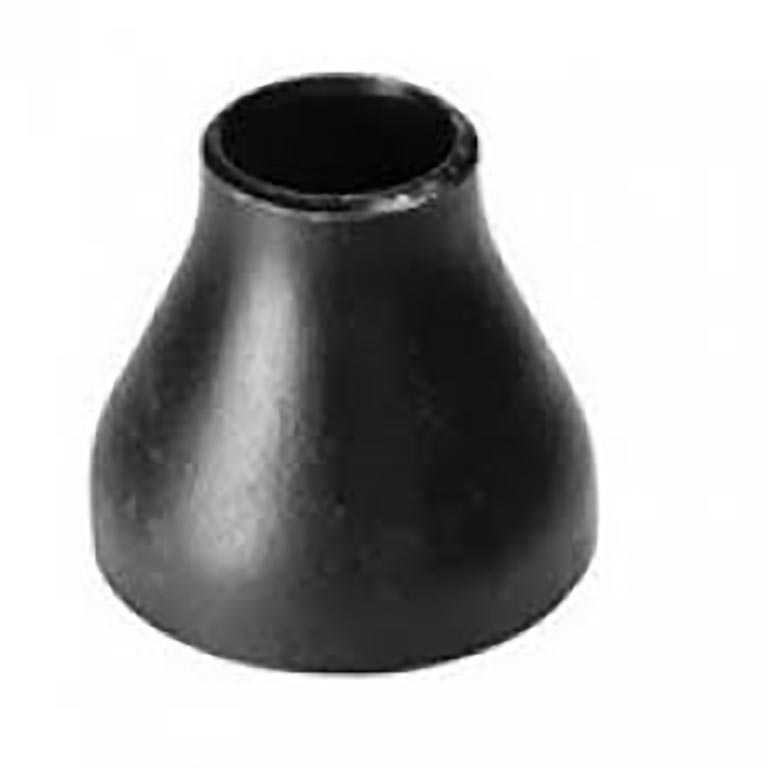

Côn thu – Bầu giảm cho ống thép đúc

Phụ kiện hàn tiếp theo đó chính là bầu giảm thép (nhiều nơi còn gọi nó là côn thu).

Đúng như tên gọi của nó, bầu giảm có kiểu dáng tương tự như cái phễu vậy đó. Một đầu thì to, trong khi đầu còn lại sẽ nhỏ hơn.

Hiện trên thị trường có 2 loại bầu giảm là bầu giảm đồng tâm và bầu giảm lệch tâm nha. Tùy điều kiện thi công, mà các kỹ sư đường ống sẽ lựa chọn chủng loại phù hợp.

Các phụ kiện bầu giảm thường sẽ được sử dụng để hàn nối các đoạn ống thép đúc trong cùng một nhánh. Nhưng cần giảm kích thước của đoạn ống tiếp theo.

Điển hình trong thi công PCCC của chung cư, căn hộ, mấy anh em sẽ thấy bầu giảm được sử dụng để giảm kích thước ống giữa các tầng, hoặc 2, 3 tầng 1 lần.

Thi công đường ống thép đúc dẫn nước sinh hoạt cũng như vậy. Các đoạn ống gần cuối hoặc gần nhà dân thường sẽ nhỏ hơn nhánh chính, và các ống gần nhà máy.

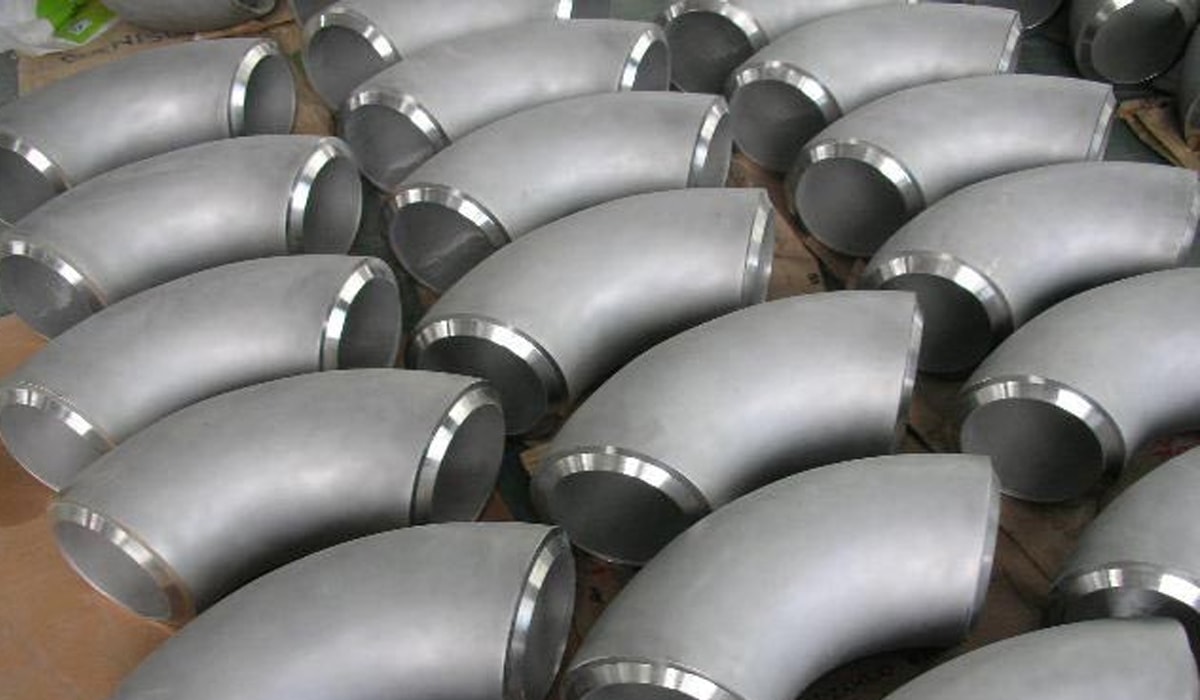

Co – Cút thép hàn nối ống thép đúc

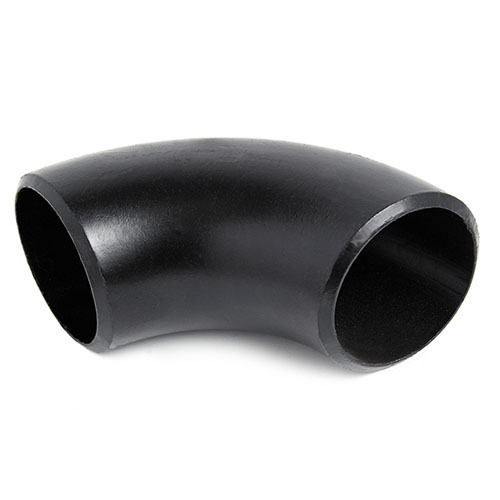

Một món phụ kiện hàn nữa cũng thông dụng không kém – co hàn (một số nơi gọi là cút thép hàn).

Mấy anh em có xem mặt em nó trong ảnh dưới đây nha.

Nhiệm vụ của mấy em nó là điều hướng. Điều hướng hệ thống ống dẫn chất lỏng, hơi, dầu, khí.

Tới đây, chắc có bạn thắc mắc điều hướng là sao đúng hong.

Mấy anh em cứ hình dung các đoạn đường cua đó. Có khúc thì cua 90 độ, có khúc thì góc cua nhỏ hơn hoặc thậm chí là quay đầu 180 độ luôn (gọi là quay xe đó).

Và thực tế thì khi thi công hệ thống đường ống cũng sẽ gặp các trường hợp tương tự như vậy. Như anh em biết đấy, ống thép đúc thì thẳng tưng à, trừ khi mấy ống có kích thước nhỏ thì còn uốn được. Chứ ống thép đúc đường kính lớn thì thua.

Bắt buộc phải sử dụng phụ kiện đi kèm là co hàn.

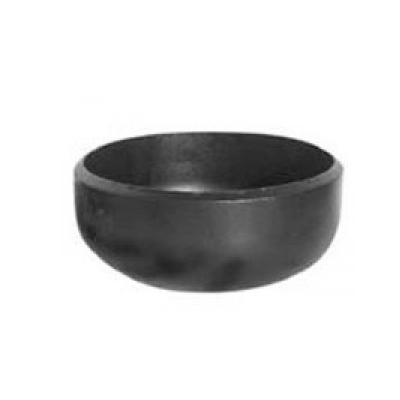

Chén hàn dùng cho ống thép đúc

Một phụ kiện nữa không thể thiếu là chén hàn. Phụ kiện này chủ yếu sử dụng ở đầu cuối của đường ống thép đúc.

Với chức năng chính là kết thúc đường ống. Nó sẽ được hàn kín vào đầu ống để tránh hiện tượng rò rỉ lưu chất bên trong.

Trong nhiều trường hợp, người ta có thể sử dụng mặt bích mù để thay thế cho chén hàn.

Phụ kiện ren nối ống thép đúc

Giống như trong bài viết các loại ống thép liền mạch mà Thép Bảo Tín có đề cập qua. Là ống thép đúc có loại kết thúc bằng cách tiện ren các đầu ống.

Trên thực tế thì cũng đã không ít khách hàng của Thép Bảo Tín khi mua ống thép đúc, yêu cầu tiện ren đầu ống.

Và để kết nối các ống được tiện ren này thì bắt buộc phải sử dụng các phụ kiện ren nha anh em.

Dưới đây là các phụ kiện ren nối ống thép đúc mà anh em cần sử dụng nè:

• Tê ren (Tê ren đồng MIHA, tê thau)
• Măng sông ren
• Co/ cút ren
• Cà rá ren
• Nắp bịt ren
